Highend 486er im Aufbau

    DIe frage ist eher wie Klein so ein Motherboard sein kann hier die Mase : 21cm x 20cm

    Das is damn small :D

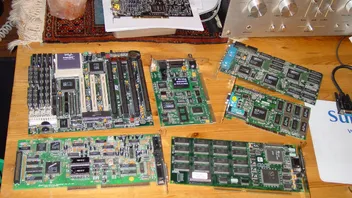

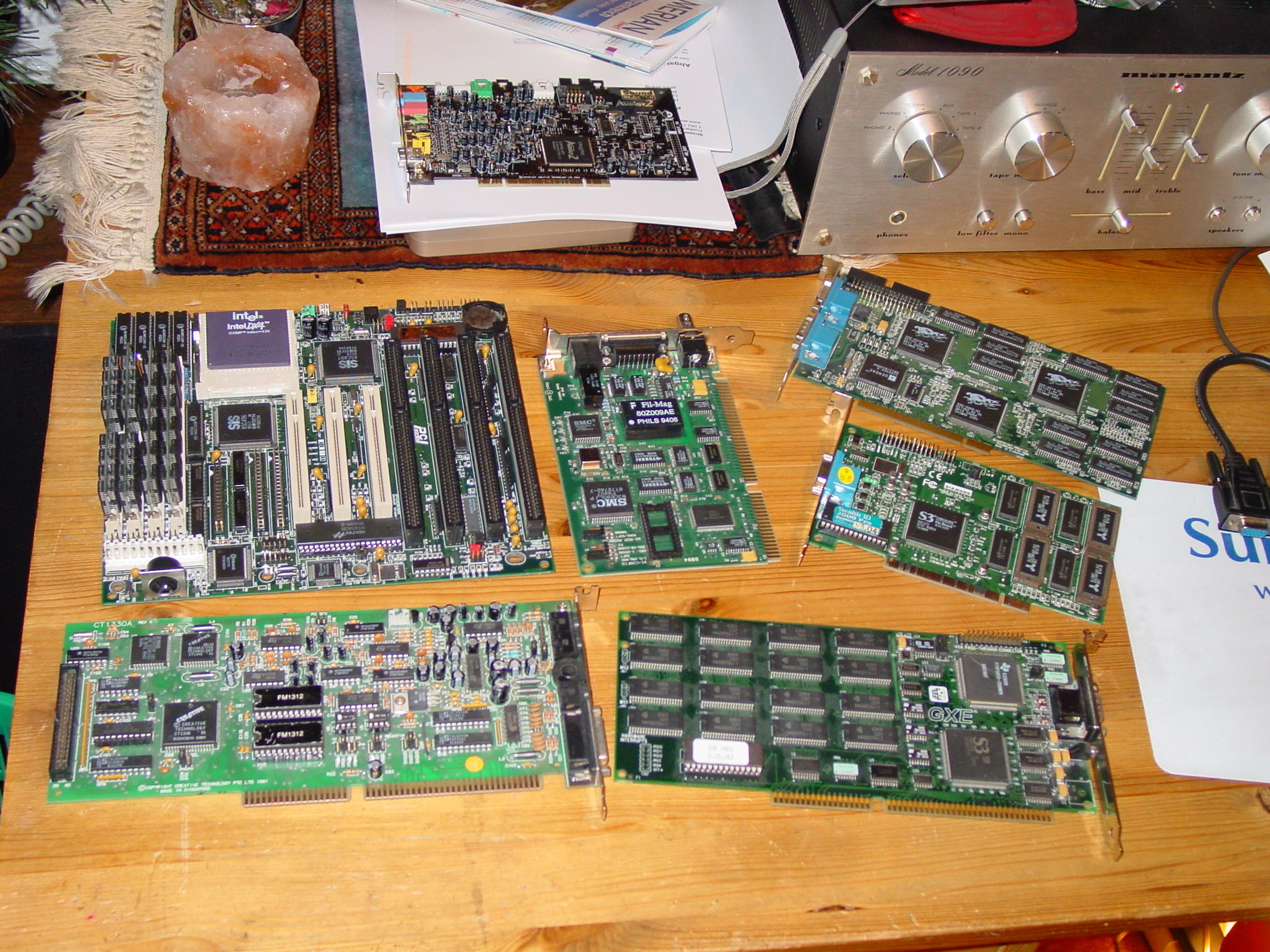

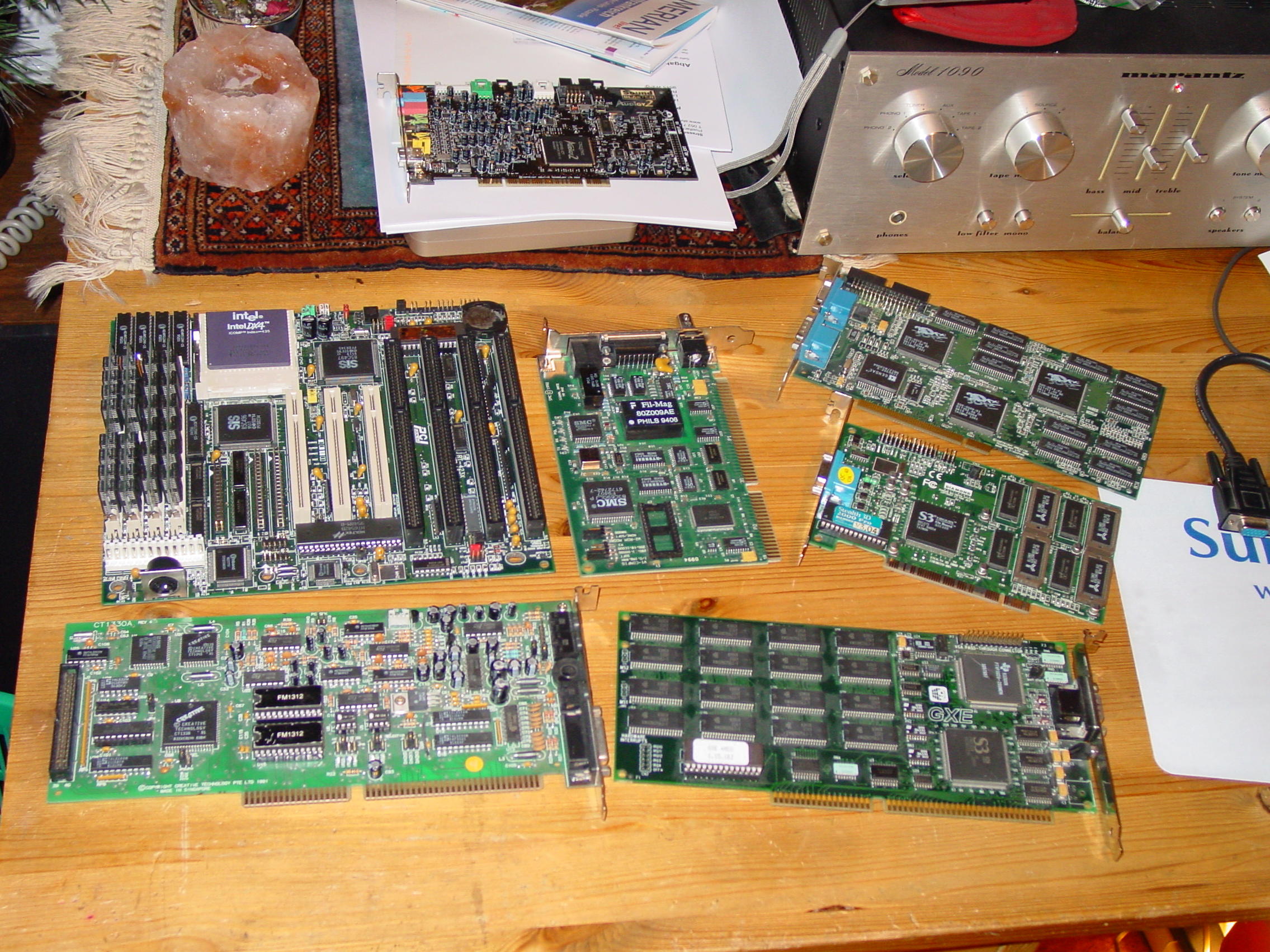

    So hier n Bild davon was reinkommt, vieleicht nehm ich als Grafikkarte auch die Stealth 3D 200 Pro von Diamond, die is PCI und hat 2MB +

    Edit: ich seh grad das das ja n 133 Mhz AMD is, ich hab ihn mangels Boardeinstellungen nur auf 150 Mhz übertaktet gehabt, hat aber keinerlei Probleme bereitet :D

    Nochmal Edit:

    Das Board is von der MarkeTerminator? mit der Bezeichnung RT-423X, muss eines der allerletzten 486er Boards gewesen sein, auf dem Bios steht 1995 ;)

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Einmal editiert, zuletzt von Oldie-schrauber (19. Januar 2009 um 18:16)

    So nun brauch ich eure Hilfe, also das Board hat im Bios Einstellugen von wo ich noch nie gehört habe, kann mir wer dabei helfen???

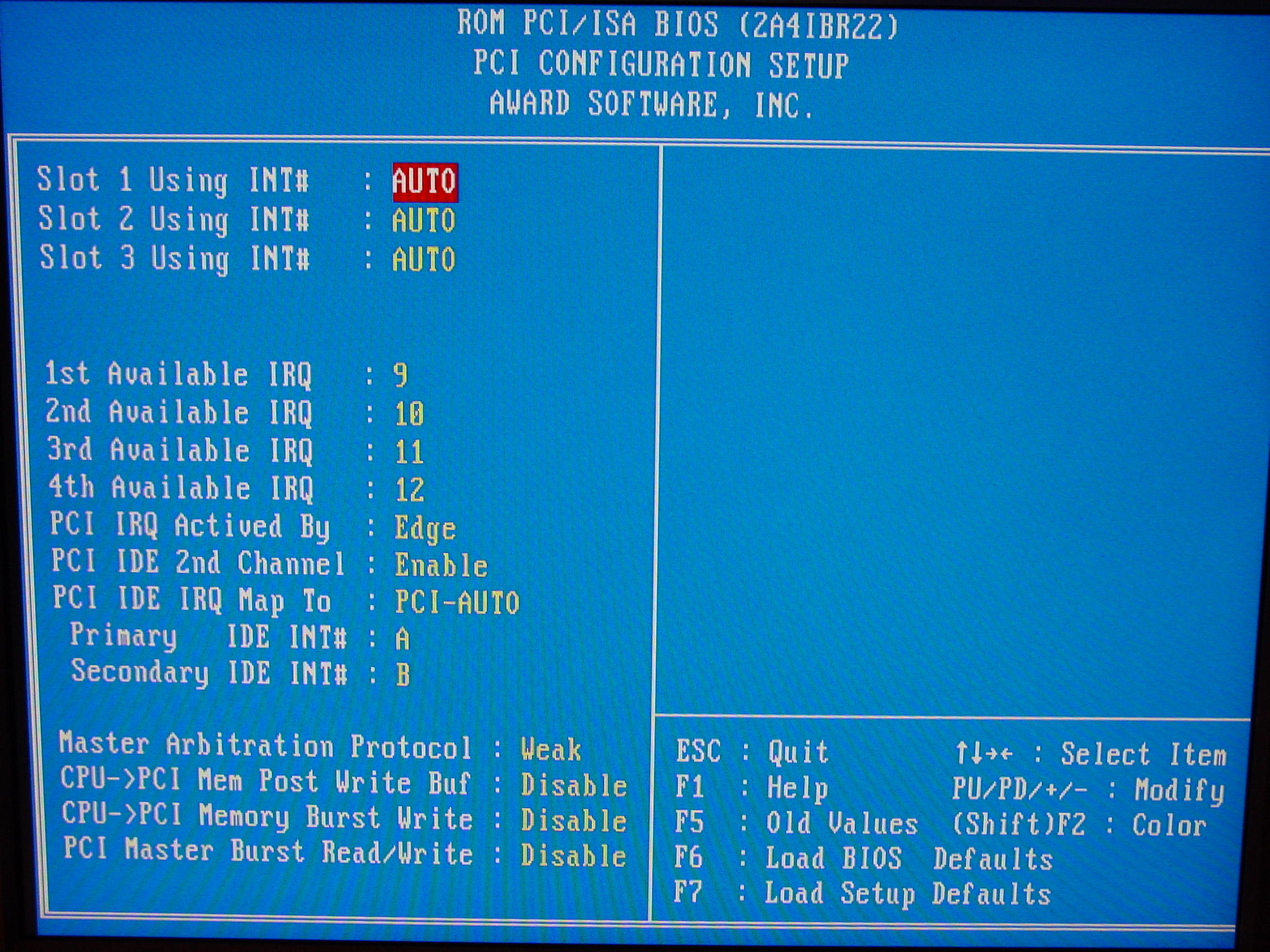

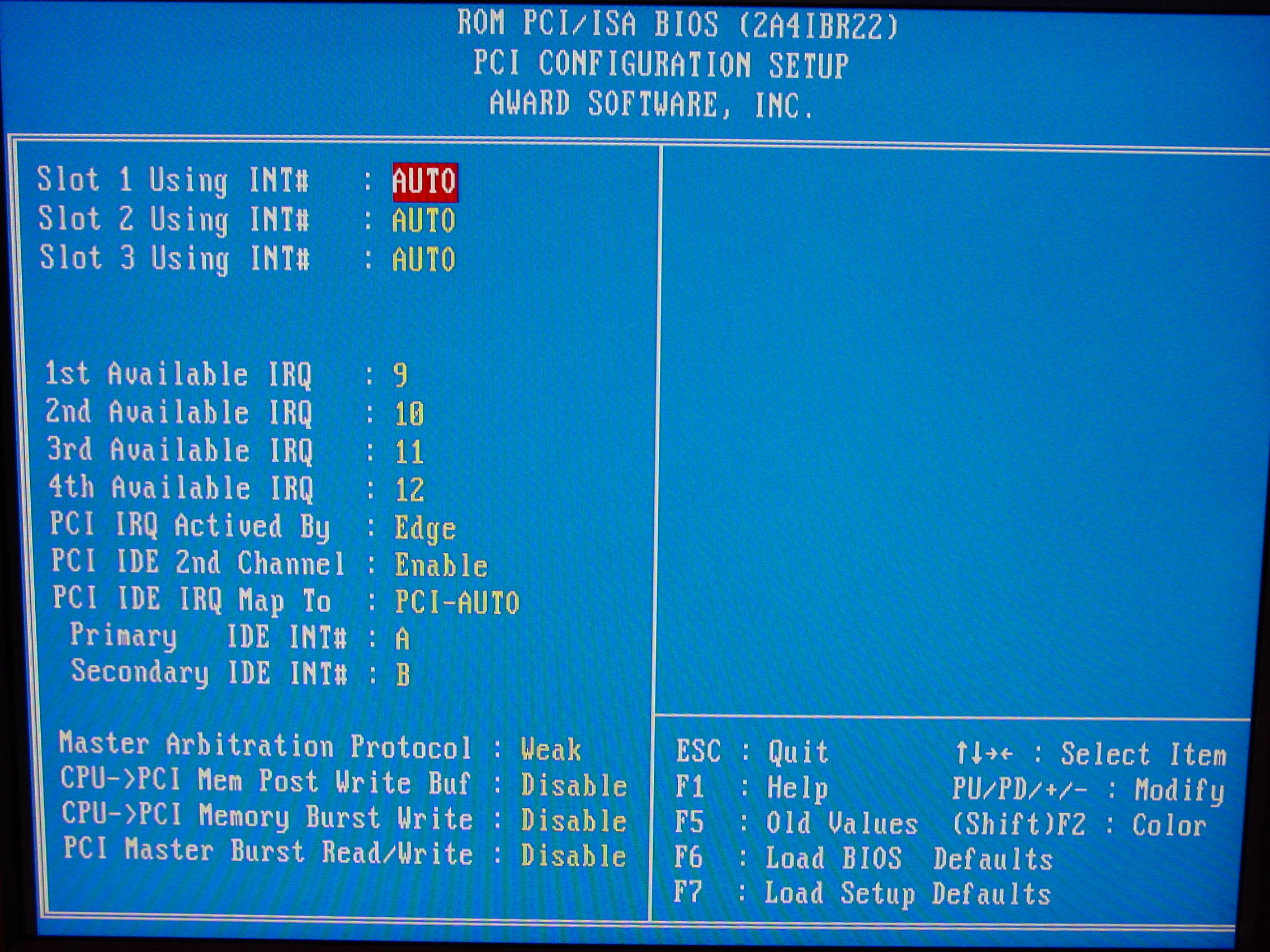

    Hier kann ich Weak oder Strong einstellen, zu den anderen Settings brüaucht ich ebenfalls Tipps

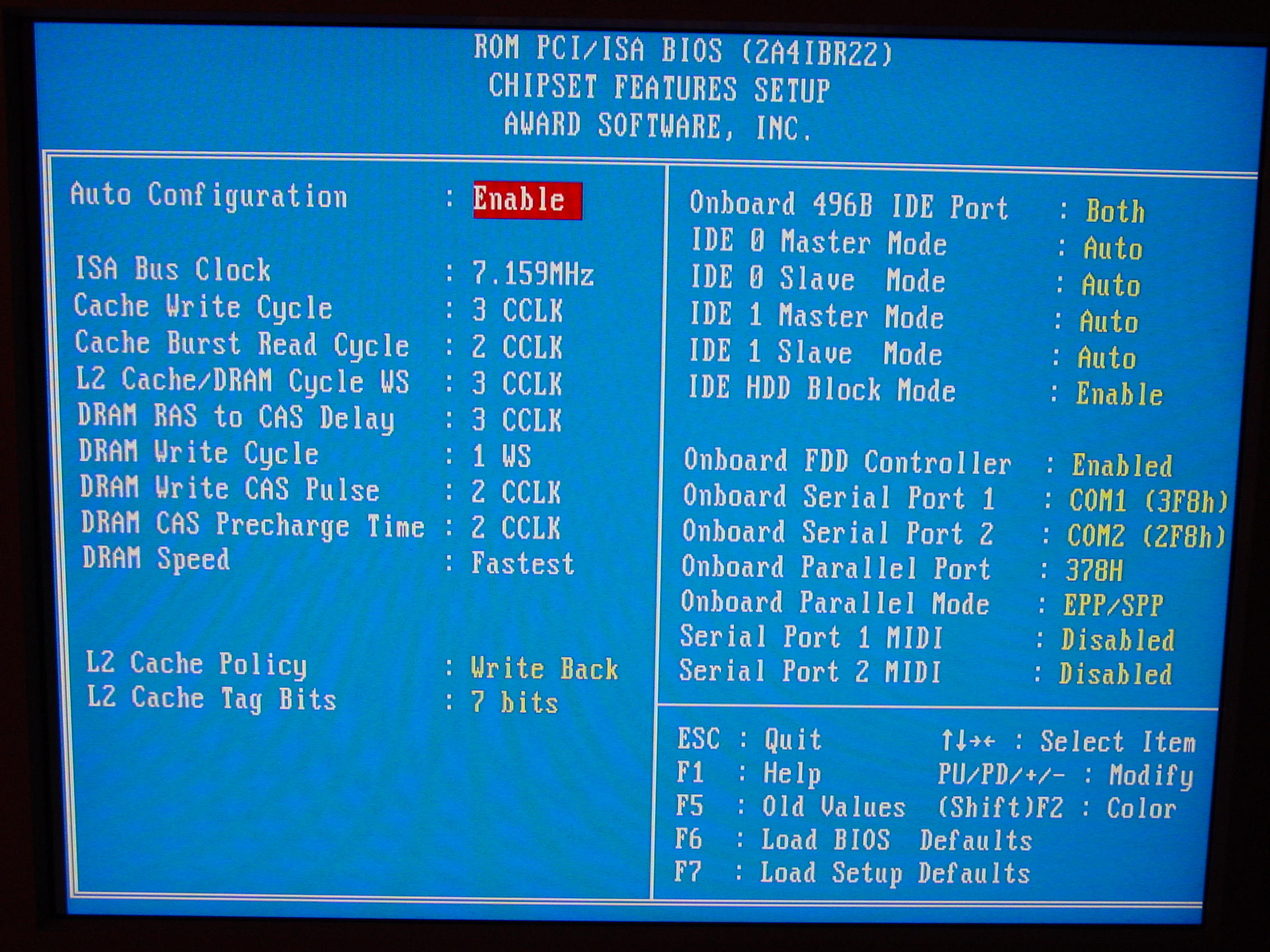

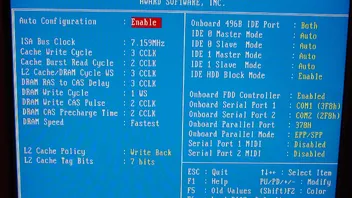

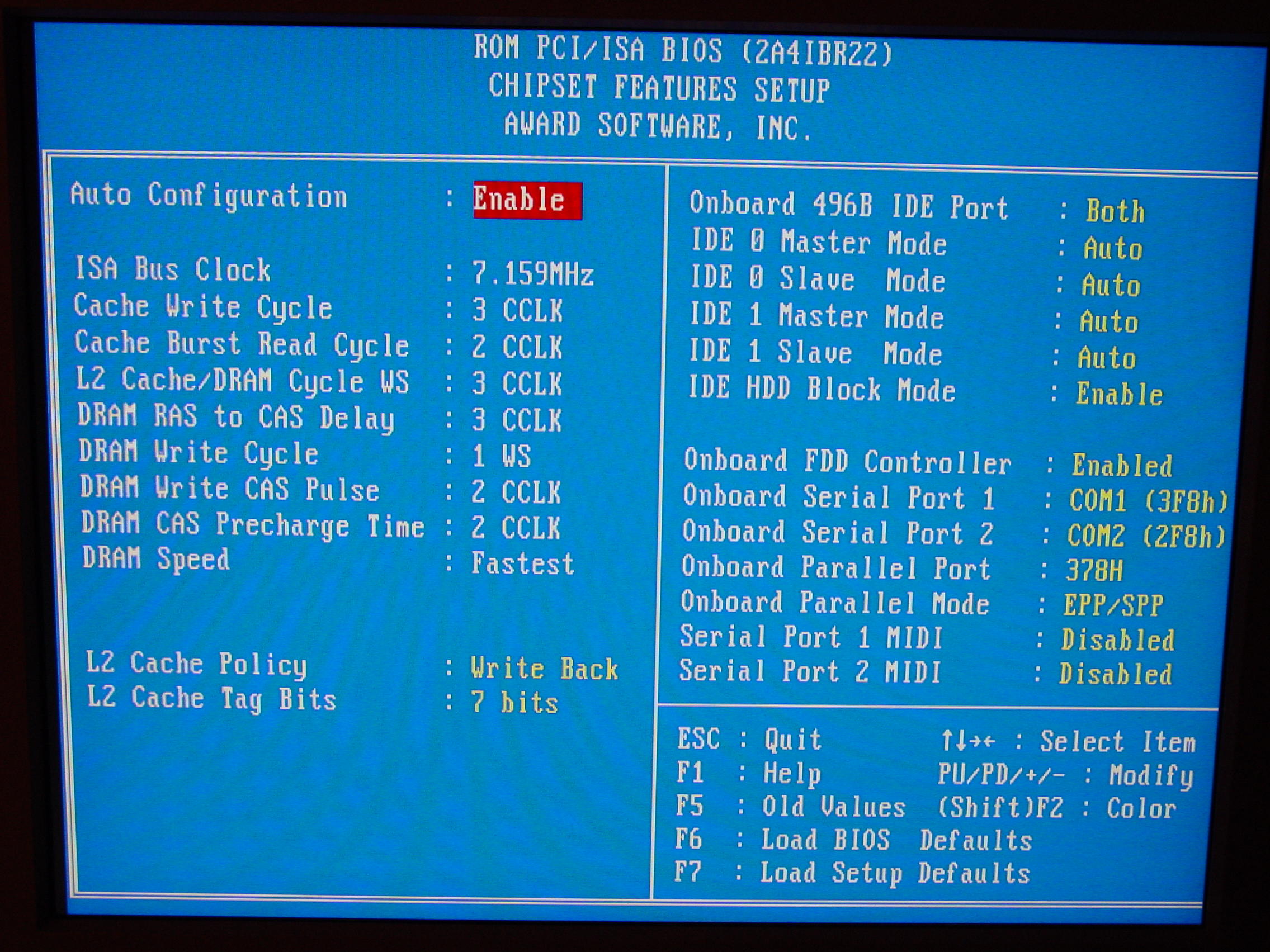

    Hier kann ich zwischen Write back/true auch 7 oder 8 Bit auswählen was soll ich hier einstellen??

    Danke schonmal falls ihr was wisst ;)

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Wenn ich mich recht erinner, war die Cache Einstellung "Write Back" immer die beste. (also so lassen, wie jetzt) Nur mit den Bits bin ich mir nicht sicher. Auf jeden Fall habe ich bei meinem 486er (DX2 mit 66MHz) mit Write Back bessere Ergebnisse erzielt.

    Klassiker:
    Am5x86 (Asus VL/I 486SV2GX4) | Am5x86 (ECS UM8810P-AIO) | Pentium III-S 1400MHz (Gigabyte 6VTXE)
    Gaming-Rig: Core i7 7700k (Gigabyte Z270X Gaming 5)
    HTPC: Core i3 4160 (ASRock H97 Pro4)

    Zitat von Mr. Vain

    Wenn ich mich recht erinner, war die Cache Einstellung "Write Back" immer die beste. (also so lassen, wie jetzt) Nur mit den Bits bin ich mir nicht sicher. Auf jeden Fall habe ich bei meinem 486er (DX2 mit 66MHz) mit Write Back bessere Ergebnisse erzielt.


    Bei vielen Boards aus der Zeit muß man zusätzlich zur "Write back"-Einstellung im BIOS auch auf dem Board jumper passend setzen, sonst gibt es Schreib- und Lesefehler beim Diskettenzugriff. "Write back" ist normalerweise die schnellere Einstellung, allerdings ist die "cacheable area" bei vielen Boards nur noch halb so groß, sodaß Boards mit viel Speicher einen Teil des Speichers ggf. dann ungecachet haben. Wie das zusammenhängtt, verrät ein Blick ins Boardmanual.

    "I think that computer viruses should count as life. I think it says something about human nature that the only form of life we have created so far is purely destructive. We've created life in our own image."
    (Stephen William Hawking)
    (Igor bevölkert das Winhistory-Forum seit dem 21.09.2006)
    (In the rpg commonly known as rl, Igor got an extra life on March 28, 2009)

    @igor: ja so kanns einem gehen -g-.. Alex: meines Wissens nach können 486er max 32MB Double Side PS/2 pro Slot aufnehmen.. Und ich kenn kein 486er Board, dass bei 512KB L2-Cache mehr als 64MB Ram ohne Performanceverlust cachen könnte. In diesem Fall ist weniger > mehr..

    sorry für den Doppel Post aber aus aktuellem Anlass: die dirty tag bits auf 7bit stellen, den L2-Cache auf write-back, die cpu muss man mittels jumper auf write back L1-cache jumpern.. Aber auf genügend L2-cache ram (512kb od mehr achten) da es sonst im langsamen write-through läuft, ab bestimmter rammenge.. Und ja alle buffers immer auf on setzen oldie! Hm ich hab ein 1997 bios..

    Hmpf, ich glaub ich werd langsam blöde -.-

    ez habich alles brav angeschlossen, will Windows 98 instalieren und es geht nicht, das Bios kann noch ned von CD Rom booten, also habich ne Windows 98 Startdiskette genommen, ich bekomm beim versuchten Zugriff aufs CDROM Laufwrrk immer die Fehlermeldung CDR101 Not ready reading Drive E :(

    CDROM Laufwerke habich schon getauscht, ebenso die Bootdiskette, in Google habich iwie auch nix geschetes gefunden .... Help Wanted :(

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Ne das is mir zu heikel, sowas habe ich noch nie gemacht, ganz abgesehen davon givts zu dem Board genau 0 Infos, scheint was seltenes zu sein....

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Also ich kenne kein 486er Board, das Booten von CD unterstützt. Was den CDR101-Fehler angeht: ggf. ist das Laufwerk defekt oder zu alt, um aktuelle Rohlinge zu lesen. Versuch mal ein IDE-Laufwerk der 40+ Geschwindigkeitsklasse anzuklemmen.

    "I think that computer viruses should count as life. I think it says something about human nature that the only form of life we have created so far is purely destructive. We've created life in our own image."
    (Stephen William Hawking)
    (Igor bevölkert das Winhistory-Forum seit dem 21.09.2006)
    (In the rpg commonly known as rl, Igor got an extra life on March 28, 2009)

    Die Windows 98 ist ne original Cd und das Laufwerk habe ich bereits ohne Erfolg getauscht....

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    kabel getauscht?

    bei write back und write through ist auch ein wenig esoterik dabei. war das nicht je nach anwendungsfall unterschiedlich schnell. insbesondere war da doch irgendwas bei cache missed?

    @Oldie
    Kopier die Setupdaten doch einfach an einem andern Rechner auf die vorgesehene Platte.

    Zitat von Oldie-schrauber

    Die Windows 98 ist ne original Cd und das Laufwerk habe ich bereits ohne Erfolg getauscht....


    Falls dein Prozzi immer noch mit 150MHz läuft, ist dein PCI-Takt vermutlich auf 50MHz. Dann ist auch der IDE übertaktet. Bring das erstmal auf 40 oder 33 MHz herunter und schau mal, ob der CD-Zugriff dann funzt.

    "I think that computer viruses should count as life. I think it says something about human nature that the only form of life we have created so far is purely destructive. We've created life in our own image."
    (Stephen William Hawking)
    (Igor bevölkert das Winhistory-Forum seit dem 21.09.2006)
    (In the rpg commonly known as rl, Igor got an extra life on March 28, 2009)

    Danke für eure Tipps, werde mich morgen Nachmittag wieder ransetzen, @ Dirk, das Board hat "nur" 256 KB Kache. Wegen dem OC, ich werde ihn morgen auf 120 Mhz setzen, somit sollte es wiedereinigermassen normal sein, original st ja 133 Mhz, da aber auf dem Board iwie nur der FSB angegeben ist, wird das wohl ein wenig Tüftelei.

    Für das Board habe ich bis jetz absolut null und keine Infos gefunden, wer weiss, vieleicht weiss ja einer von euch weiter .

    Gruss Oldie ;)

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    @oldie: falls du das CD-Rom am Secondary IDE angeschlossen hast, sieh mal im Bios nach, ob du beide IDE-Ports auf "Enabled" oder "Both" eingestellt hast. Zeigt das Bios überhaupt ein CD-Rom bei der Zusammenfassung im Balken an? (gegebenenfalls auf Pause drücken um diesen besser ablesen zu können) @igor: ich kenn auch keines, das CD's booten könnte, können viele P1 auch noch nicht.. Dirk: mit L1 + L2 im Write Back Mode ist immer schneller, speziell im Betrieb mit einer Voodoo merkt man das deutlich..

    Werde schauen, obs morgen was wird, binn atm so versessen darauf Stalker zu gamen, das ich gar nicht zu meinem Projekt gekommen binn ;):D

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Ohne Manual ist's natürlich schwer zwecks Jumpereinstellungen Oldie. Lad dir das runter: Navrtil Software Website ..das liest dein Mainboard genau aus und so kannst Aufgrund der Daten das passende Manual suchen. Mit diesem hier kannst du die unterstützte Cacheable Area prüfen: ftp://ftp.ix.de/pup/ct/ctsi/ctcm16r.zip ..ohne emm386.exe Dos starten. Hat man bei L2 Cache Size Area MAIN MEMORY!!! stehen, hat man zuviel Ram eingebaut. Mit 256KB L2-Cache hat man mit 32MB Ram Write Back "High End" Speed, mit mehr Ram läufts nur mehr mit Write-Through und dem entsprechenden Geschwindigkeitseinbussen.

    Einmal editiert, zuletzt von Aqua (22. Januar 2009 um 10:08)
