Highend 486er im Aufbau

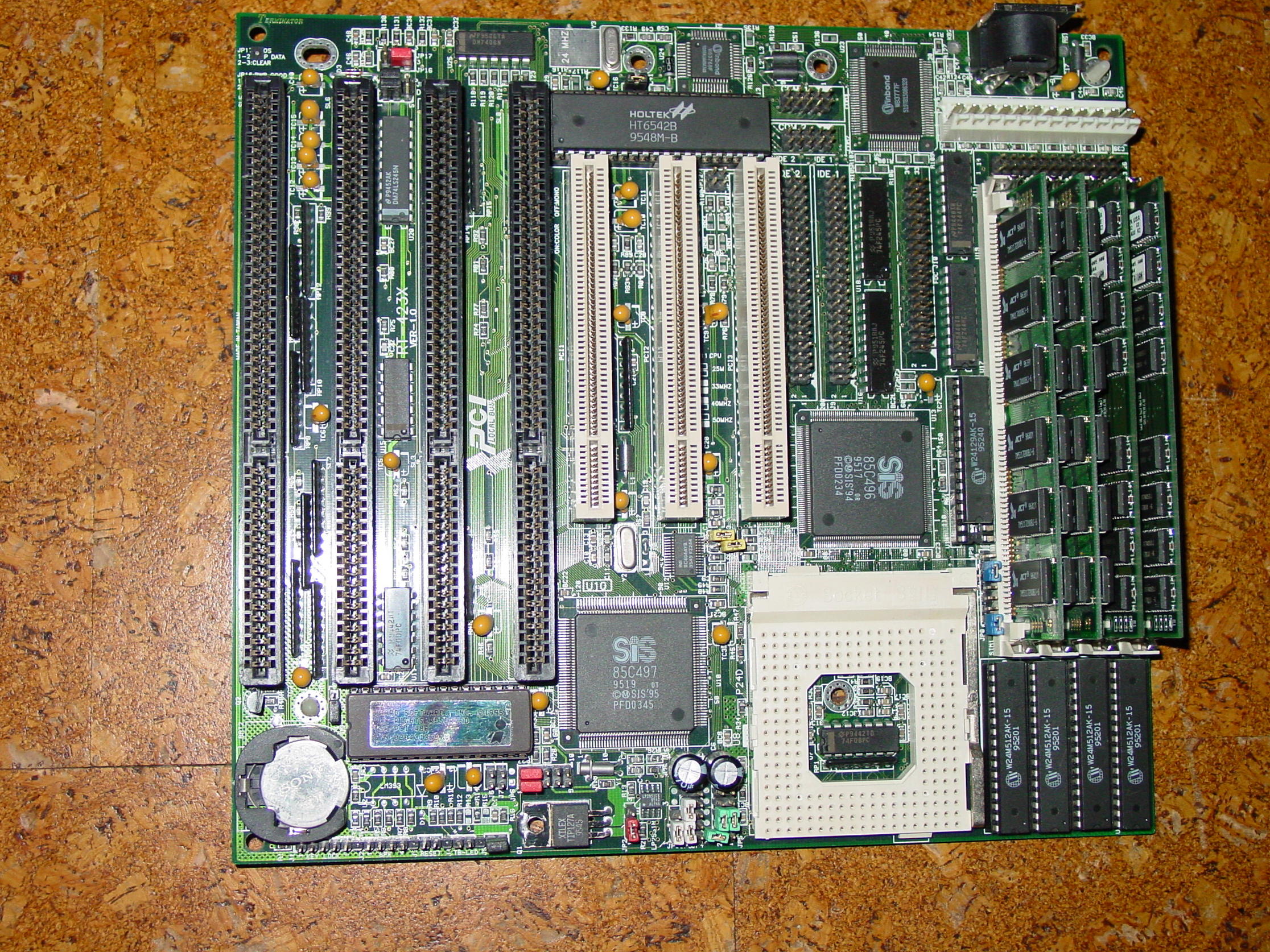

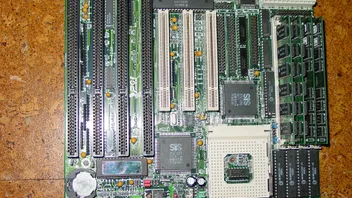

    So, wie versprochen, gibts ein gutes Foto von dem Motherboard, ich hoff man erkennt alles gut ;)

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Findet sich trotzdem nicht viel

    Bootet das Board mit irgendeinem Prozzi ?
    Dann den Bios-Id String abschreiben, damit lässt sich u.U auch was rausfinden
    (der Code ganz unten am Bios-Screen)

    Also das Board rennt mit nem Intel DX 4 100 Mhz und dem Amd 133 Mhz @ 150 Mhz, ich werde warscheindlich die Instalation auf einem andren PC anfangen und dann hald die HDD rübernehmen, dann machich Everest drauf, dann weiss ich was fürn Board das ist ;)

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Ja, die habich bereits gesehen, dann gibts noch was für Color/mono Ausgabe, Cmos clear und was ich ned raff, am untersten ISA Slot, JP16 PWR GOOD 1-2 Internal 2-3 Power Supply was ist das?

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Zitat von Oldie-schrauber

    Ja, die habich bereits gesehen, dann gibts noch was für Color/mono Ausgabe, Cmos clear und was ich ned raff, am untersten ISA Slot, JP16 PWR GOOD 1-2 Internal 2-3 Power Supply was ist das?


    Color/Mono ist nur für sehr alte ISA-Grafikkarten: da gab es eine CGA (Color graphics adapter) mit Eigenschaften, die eher zum Spielen als zum sinnvollen Arbeiten gedacht waren, und einen MDA (monochrome display adapter) für Arbeitsmaschinen. Da man beide auch kombinieren konnte, bestimmte der jumper, auf welchem Bildschirm der Rechner bootet, ähnlich wie man heute im BIOS immer noch einstellen kann, ob der Rechner bei zwei Grafikkarten auf der AGP- oder PCI-Karte bootet. Mit dem jumper für "Power Good" kannst Du vermutlich dafür sorgen, daß der Rechner auch dann startet, falls das Netzteil den "Power good"-pin nicht unterstützt.

    "I think that computer viruses should count as life. I think it says something about human nature that the only form of life we have created so far is purely destructive. We've created life in our own image."
    (Stephen William Hawking)
    (Igor bevölkert das Winhistory-Forum seit dem 21.09.2006)
    (In the rpg commonly known as rl, Igor got an extra life on March 28, 2009)

    Aha, danke für den Tipp, ich habe eben noch das Netzteil aufgeschraubt um den Lüfter zu reinigen, da seh ich mit Verblüffung, das Teil is temperaturgesteuert, das Minus Pohl Kabel geht an das Kühlelement und dort hats son Widerstand dran, und erst dann gehts auf die Platine, finde ich noch Clever gelöst, zumal das Teil 13 Jahre alt ist :)

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

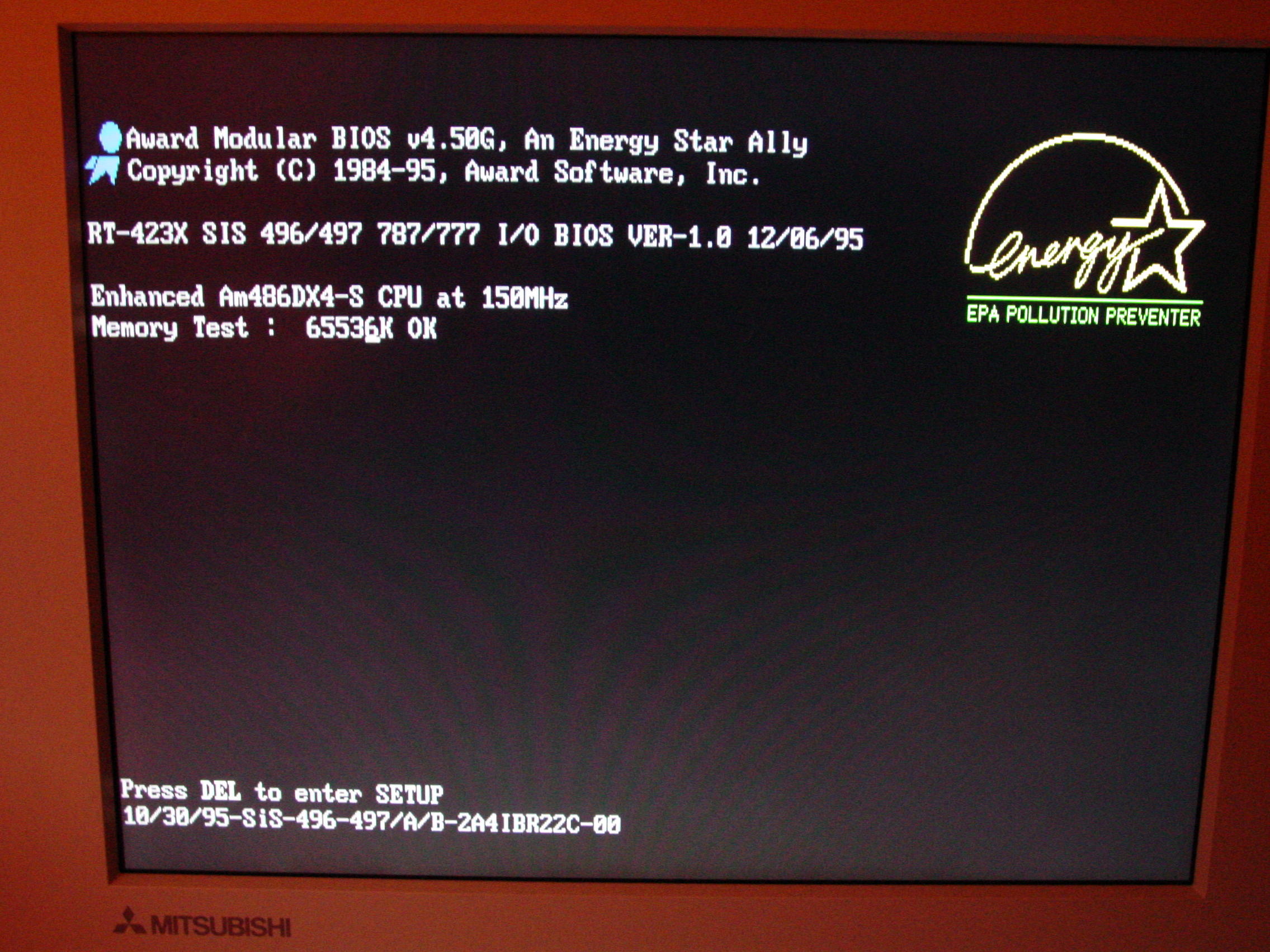

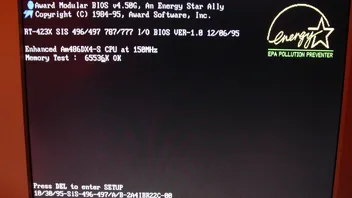

    So wie versprochen, hier noch der Bios Screen ;)

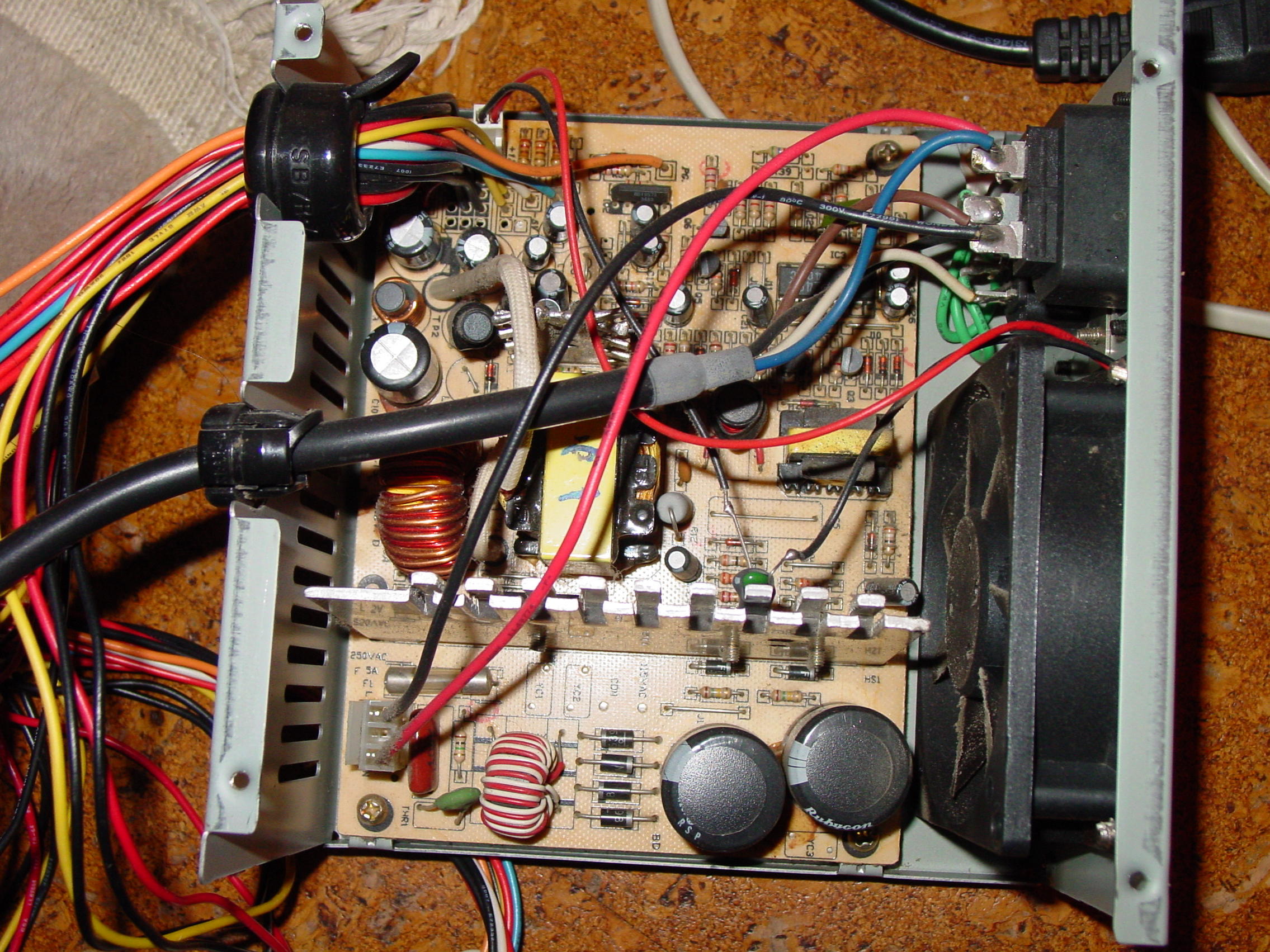

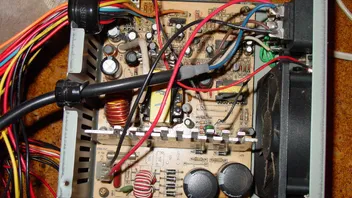

    Achja und hier noch das NT von innen =)



    Schon krass wie wenig da drinnen ist :D

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Gib mal die untenstehende Zeichenfolge 2A4IBR22C bei google ein. Das gibt einige Treffer, was davon brauchbar ist, must Du selbst herausfinden.

    "I think that computer viruses should count as life. I think it says something about human nature that the only form of life we have created so far is purely destructive. We've created life in our own image."
    (Stephen William Hawking)
    (Igor bevölkert das Winhistory-Forum seit dem 21.09.2006)
    (In the rpg commonly known as rl, Igor got an extra life on March 28, 2009)

    Lol, ich hatte doch die Festplatte in nem andern PC um die Daten rüberzunehmen, habse in den 486er gehängt und beim Bootscreen gibts Grafikfehler, ok denkich schraubste mald den FSB wieder runter. Tada keine Grafikfehler mehr und ab Cdrom kann ich nun auch Starten nachdem ich die Win 98 Diskette reingeschoben hab :D

    Edit: YAY ich hab durchs Stöbern n Forenbeitrag von ner Site in den USA gefunden, dort stand dann auch was fürn Motherboard das war, und nachdem was dort stand habich nochmal gesucht und hab nun das Manual Downloaden können =)

    http://motherboards.mbarron.net/models/486pci/as496.htm

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Einmal editiert, zuletzt von Oldie-schrauber (24. Januar 2009 um 16:20)

    Lol, das ist dasselbe ? Oem-Version wahrscheinlich
    das hab ich auch, schau mal auf die XP-8mhz Seite auf Winhistory

    naja, wenn du ein vllt aktuelleres bios brauchst... :D
    müsste eins haben, wo ich das Energystar-Logo gegen eins von Amd getauscht hab

    LOL!! Tatsächlich, das ist exakt das selbe Board, ich vermute, meins ist wie du schon sagtest ein OEM, sprich es war warscheindlich mal in nem Fertig PC verbaut naja Windows Setup läuft jetz, und ich binn das Handbuch am ausdrucken ;) danke nochmal an alle für eure Hilfe =)

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Einmal editiert, zuletzt von Oldie-schrauber (24. Januar 2009 um 16:32)

    Die ersten Trefferseiten verwiesen auf ein OEM-Board von Rectron - das klingt fast so obszön wie Rectum. :)

    "I think that computer viruses should count as life. I think it says something about human nature that the only form of life we have created so far is purely destructive. We've created life in our own image."
    (Stephen William Hawking)
    (Igor bevölkert das Winhistory-Forum seit dem 21.09.2006)
    (In the rpg commonly known as rl, Igor got an extra life on March 28, 2009)

    dann stimmts, ich hab auch mal Rectron als Hersteller rausgefunden

    meins, btw, hat schon das 4.51er Award drauf
    hast du da einen Flashchip drauf ? Wenn nicht, jeder 128Kb-Chip läuft da
    nebenbei ist das Board Uniflash kompatibel

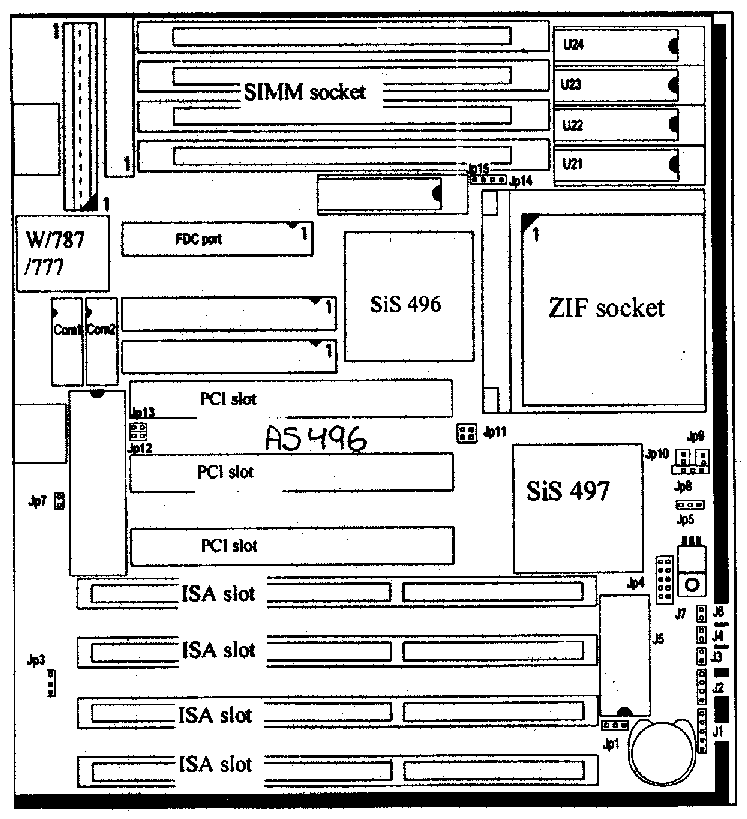

    Leute ich hab nochn Problem, ich will den Clock einstellen, nur leider hats dort wo das Handbuch den ensprechenden Jumper anzeigt ganz viel mehr Jumper mit anderen Beschriftungen , das ist iwie Wirr-... :(


    Handbuch mein Board

    :(

    Edit: Antz warst du das der hier gepostet hat ??? http://www.wimsbios.com/phpBB2/topic5612.html :D

    IBM Thinkpads: 340CSE, 360PE, 240, 701CS, 380XD, 760XD, 600X, R30, T23,T30, X30, 2x X40, X60s, T41, T43p, R50e, R52, R61, T500, X200s, X201, X220.

    Einmal editiert, zuletzt von Oldie-schrauber (24. Januar 2009 um 17:35)

    Ist eh so ne Sache mit dem Flashen bei denen. Braucht das Bios nur für eine andere Mainboardrevision sein.. Ich hab nen Jumper am 486er Mainboard zum flashen, hätte sogar ein Bios Update dafür, aber nachdem ich 2 neue Mainboards noch originalverpackt in den Schachteln liegen hab, wie das was ich eingebaut hab wo jedes Board denoch ne andere Revision hat, lass ich das lieber. Und hab eh ein 97er Bios, ich glaub - toppen geht das eh nicht mehr.. Heute eine Sms gekriegt hab, jemand hätte eine Amd 5x86-150 Cpu.. Ich ruf heute den jenigen an und er soll mir ein genaues Foto davon senden, weil vorher glaub ich's nicht, so selten wie der ist. :D
