Siemens Nixdorf Scenic 4H PCI

Zitat von Calavera

Hallo Leute,

wie schon im "Suche Gehäuse 486..." Thread bemerkt, hab ich noch ein zweites 486er System erstanden (s.o.). Leider finde ich bis auf damalige Ankündigungen des Rechners für den SoHo (Smal Office / Home Office Markt) und eine alte Preisliste so gut wie nichts über den Rechner im Netz. Insbesondere würde mich ein Manual für das original verbaute Siemens/Nixdorf Mainboard sowie eine Übersicht der original verbauten Komponenten interessieren...

Fragen, die offen sind:
- Funktion der Jumper auf dem Mainboard?
- Kann man den onBoard Grafikchip deaktivieren? hab im Bios nix gefunden?
- Was genau für ein Chip ist dort verbaut? (ist ein Tseng Labs und ich hab gelesen 4000ET - stimmt das? - wäre ja ganz ordentlich...)
- Wie kann ich eine zusätzliche Graka aktivieren (brauch ich Treiber unter Dos? - mei lange her ;-))
- Wofür sind die zwei gesockelten (aktuell freien) Chiphalter?

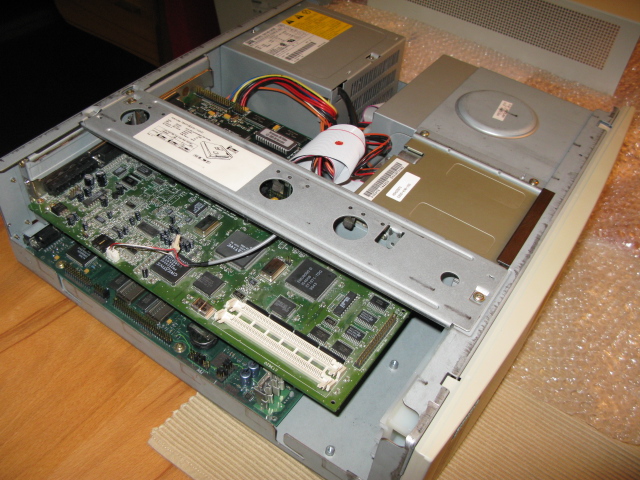

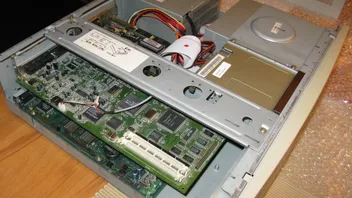

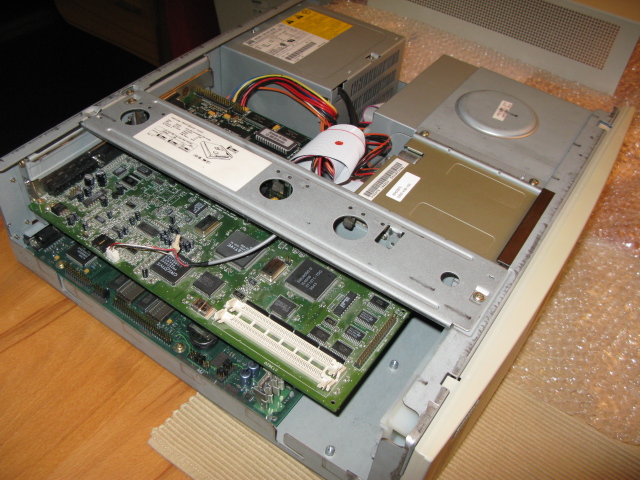

So - und hier noch ein paar Fakts zum Rechner:

- sehr kompakte, flache Bauweise
- sehr schwer - Massivbau!
- 2x PCI und mehrere ISA Steckplätze
- 486erDX4 mit 100MHz (AMD) mit aufgeklebtem Kühlkörper
- 64MB Ram
- 540MB Maxtor Festplatte an Fast-IDE (erträglich laut bzw. rel. leise
- 3,5Zoll Disklaufwerk
- 50x CD-Laufwerk (das wird definitiv getauscht!)
- Dos 6.22 installiert
- Soundkarte: Soundblaster 32AWE
- und ich hab nun noch ne S3Trio64+ PCI Graka reingesteckt - die unter soweit erst mal läuft...

So das wars erst mal... bin über jede Info zum Rechner dankbar!!!

Beste Grüße
Calavera

Alles anzeigen

gehört jetzt nicht zum Thread.. aber was hast du dafür bezahlt?

Wenn ich sowas suche finde ich nie irgendwas

Zitat von Calavera

- Wofür sind die zwei gesockelten (aktuell freien) Chiphalter?

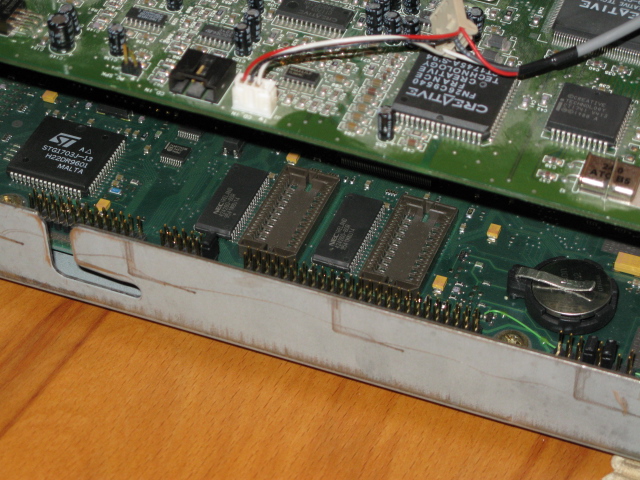

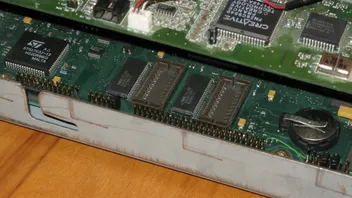

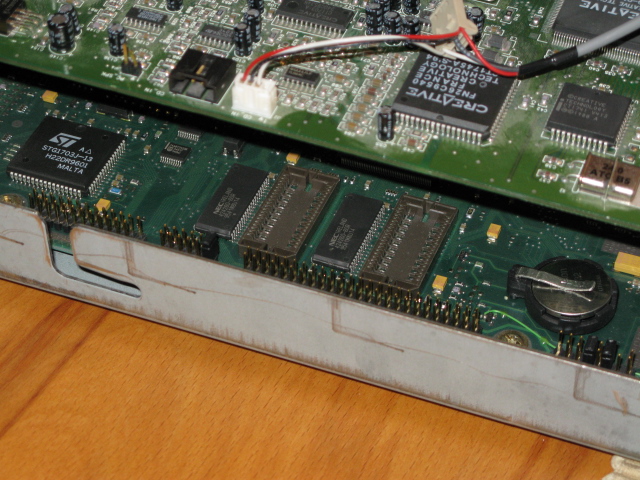

Wenn du die in Bild 2 meinst: die sind für eine Speichererweiterung für die onboard Graka (Tseng ET4000 wie du schon geschrieben hast). Müsstest damit von 1MB auf 2MB kommen (512KB pro Chip).
An deiner Stelle würd ich keine extra Graka verbauen. Die ET4000 ist schon nicht schlecht.

Das Handbuch:
http://support.ts.fujitsu.com/Manuals/ShowDe…p?DokuID=201668

Das Zeug ist bei fujitsu.com > support > desktops > andere > PCD > 4H

Leider ist in den handbuch nicht das baord beschrieben. am rand sollte das board selbst aber nen namen haben. Ist bei siemens meistens ne Nummer mit vorne nen D. Die Jumper sollten für die CPU/Cache einstellung sein. evtl. auch für diskettenlaufwerkschreibschutz und so weiter. mit dem 100er hast du aber schon nen guten prozessor.

Die grafik schaltet sich normalerweise selbst ab. Kann aber sein das sie mit ausrufezeichen bei plug&play systemen wie win 95 auftaucht.

Den Speicher für die grafikkarte findet man häufiger auf grafikkarten. Damit kannst du dann höhere auflösungen nutzen. aber die alten karten aus der ära waren meistens von der quali her nicht wirklich toll. mit lcds gehts noch weil man mehr als 60hz braucht.

Auf der soundkarte kannst du auch speicher rein hauen. dann kann man mehr midistimmen und so nutzen. ist aber eher für musiker interessant gewesen.

Ich habe noch einen Siemens Nixdorf PCD-4H. Die Verschließbare Klappe ist einfach zu kultig

Wenn du "genug" Grakas mit den passenden Chips hast kannste die auch einfach mit 'nem Schlitzschraubendreher vom board abhebeln. Ob du dabei die Leiterbahnen von der Karte abreisst is eh Wurst, weil ohne Speicher wird die sowieso keinen Mucks mehr von sich geben.
Die "neu" zu kaufen würd dich wohl in etwa der Region kosten, die du für den Rechner hingelegt hast.

Wenn du die wirklich haben willst und nicht mit der Brachialmethode an die (normalerweise frühen PCI-) Grafikkarten rangehen willst könnt ich dir 'n paar zuschicken.
Hab vor ewigkeiten 'n paar schrottige S3 Virge gekillt um an die Chips zu kommen

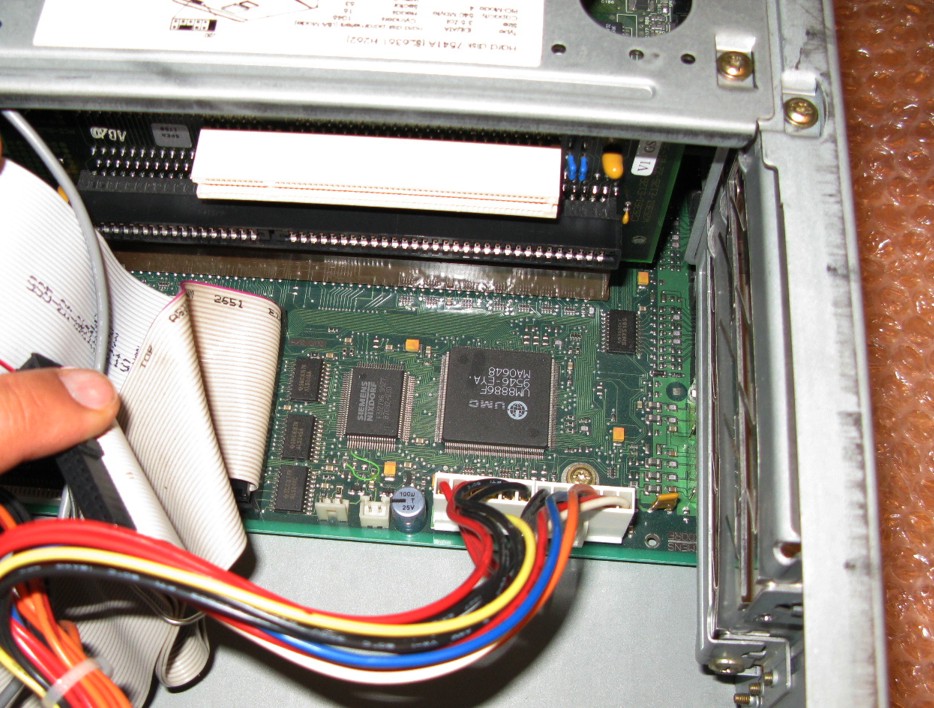

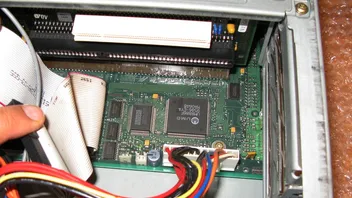

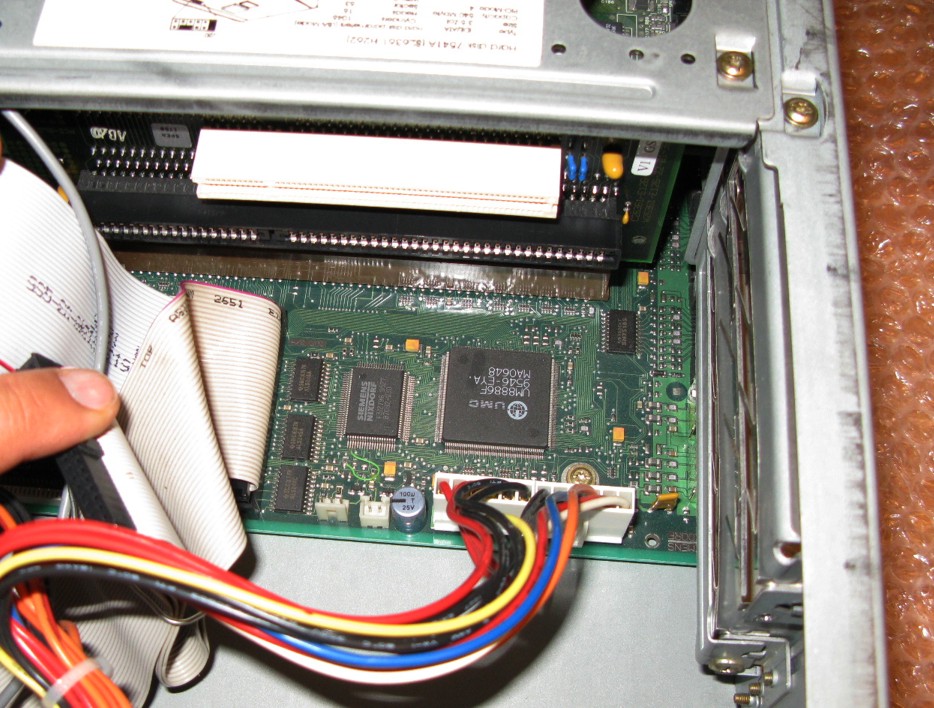

Ist der Slot für ein propritäres (= Siemens eigenes) Cache Modul, ähnlich den COAST Dingern auf Pentium1 Boards.
Weiß jetzt allerdings nicht, ob der größere UMC Chip direkt hinter dem Slot auch ein Cache Chip ist. Wenn nicht dürftest du garkeinen (kein Modul) L2 Cache haben, wodurch die Kiste dann völlig unterirdisch performen würde. Wäre aber ungewöhnlich, nicht mindestens 64K Cache zu verbauen und das Modul nur zur Erweiterung zu benutzen.

Wenn es eine ET4000 ist - die kann nur 1MB Videoram, also sind wohl 512kByte drin und man kann auf 1MB gehen.
Ist es eine ET4000/W32 sind es vermutlich schon 1MB und man kann auf 2MB gehen.

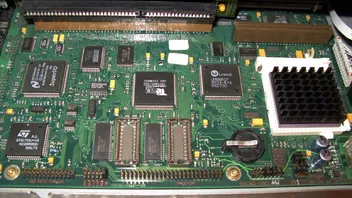

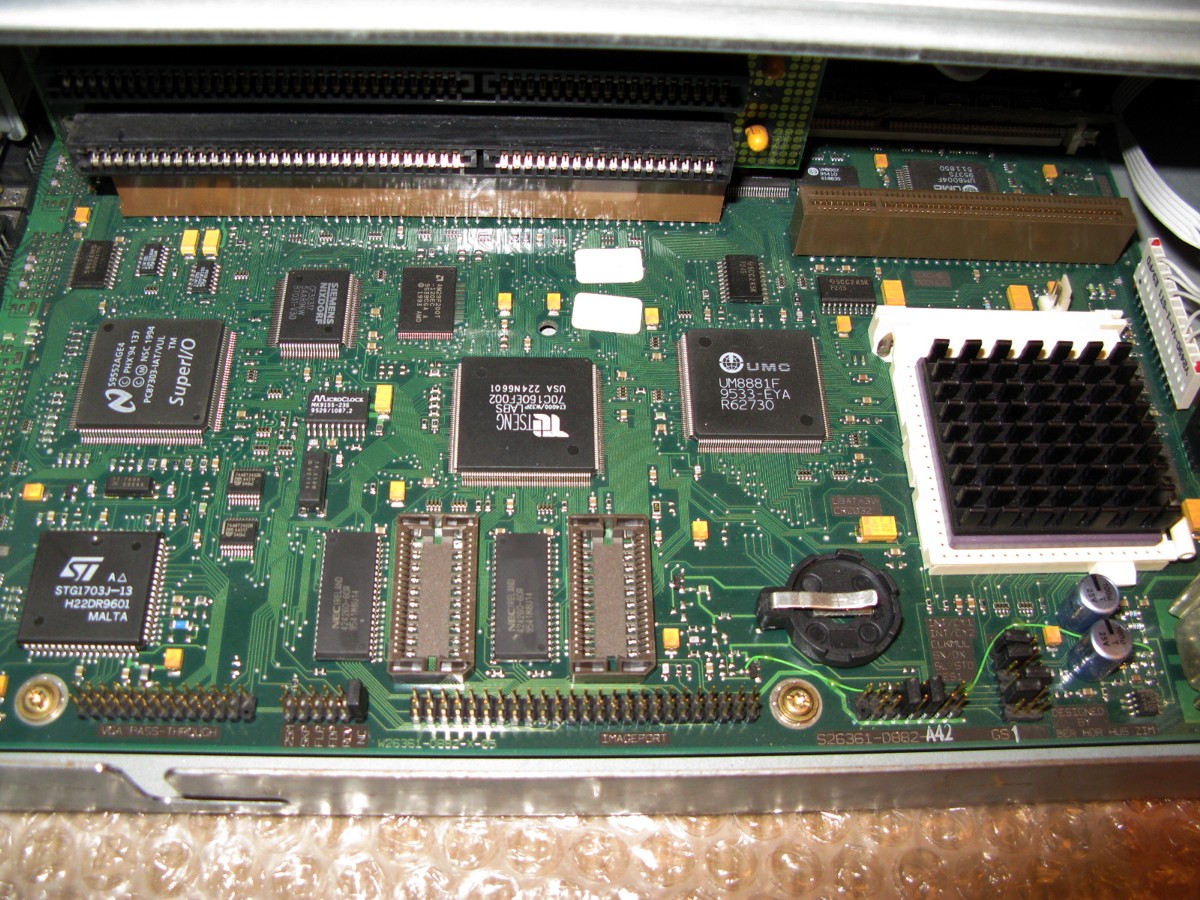

Ist 'ne ET4000/W32P. Sieht man im ersten Bild in Post 9 ganz gut (wenn auch aufm Kopp)
edit: Außerdem hab ich diesen Typ von Speicherchips noch nie kleiner oder größer als 512KB gesehen, und es sind schon 2 davon verlötet

Auf dem Foto kann man den Namen des Boards erkennen: D882, der Sockel ist für den L2 Cache. Damit ist die menge: 0. Bei meinem Compaq das selbe. Man verliert ne ganze ecke, gut ein drittel an leistung.
http://www.eastcomp.de/fsc/d882.html

So hab jetzt auch das Handbuch des Boards:
http://support.ts.fujitsu.com/manuals/ShowDe…p?DokuID=202844

Das Board hat anscheinend ne freigabe für den pentium overdrive. lohnt aber ohne cache nicht. ansonsten scheint es nur 25 und 33 MHz fsb zu unterstützen. Der Bildspeicher ist ohne ausbau 1 mb.

Hatte früher auch einige karten geschält. das waren brutale zeiten.

Im zweiten Link http://support.ts.fujitsu.com/manuals/ShowDe…p?DokuID=202844 ist das komplette boardhandbuch inklusiver der jumpereinstellungen. zugegeben recht weit hinten und nach dem spannenden ewigen bios kapitel.

Die Cachemodule sind richtig schlecht zu bekommen. vielleicht hast du ja glück und dein schlacht ding hat eins. habs inszwischen schon aufgegeben für meinen compaq zu suchen. ich hatte mal extrem viele daytonas mit speicherupgrades. jetzt bin ich nicht mehr sicher wie viele ich da noch habe...

leider nein, das ist nen normales coast modul. Ich brauche was eigengebräu, muss wohl wie ne steckkarte aussehen, so spielkartengroß. zumindest lässt das die verschraubung erahnen.

Zitat von Dirk

leider nein, das ist nen normales coast modul. Ich brauche was eigengebräu, muss wohl wie ne steckkarte aussehen, so spielkartengroß. zumindest lässt das die verschraubung erahnen.

Ich suche auch schon seit Jahren nach einem Cache-Modul für mein Compaq Deskpro XE 466. Bisher war an SchlachtPCs leider nie so ein Modul verbaut

Ich denke man wird auch kaum glück haben. 90 % der rechner werden halt ohne ausgeliefert worden sein. Gerade die markenrechner waren bürosklaven, und da hat es niemand gekümmert. gab ja mal die verkaufsthese das der neue ps2 speicher schnell genug sein soll, das der cache überflüssig sei. natürlich quark. Ich denke von modulen existierten garnicht mal so viele und da speicher schon immer teurer als recyclingware war wird da auch einiges längst geschreddert sein.

Die karten müssten recht primitiv sein. theoretisch müsste man bestimmt relativ einfach adapterkarten löten können.
